電纜型號大全
發布日期:2016/08/04 17:19:40已瀏覽:





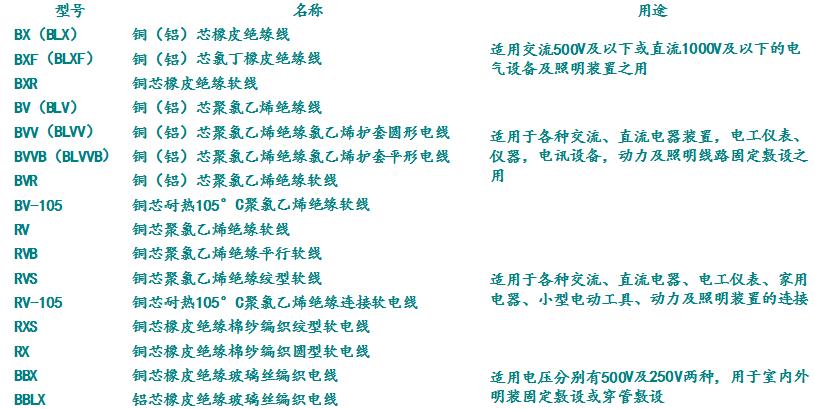

電纜型號大全附圖

1) 類別:H——市內通信電纜
HP——配線電纜
HJ——局用電纜
(2)絕緣:Y——實心聚烯烴絕緣
YF——泡沫聚烯烴絕緣
YP——泡沫/實心皮聚烯烴絕緣
(3)內護層:A——涂塑鋁帶粘接屏蔽聚乙烯護套
S——鋁,鋼雙層金屬帶屏蔽聚乙烯護套
V——聚氯乙烯護套
(4)特征:T——石油膏填充
G——高頻隔離
C——自承式
(5)外護層:23——雙層防腐鋼帶繞包銷裝聚乙烯外被層
33——單層細鋼絲鎧裝聚乙烯被層
43——單層粗鋼絲鎧裝聚乙烯被層
53——單層鋼帶皺紋縱包鎧裝聚乙烯外被層
553——雙層鋼帶皺紋縱包鎧裝聚乙烯外被層

2) BV 銅芯聚氯乙烯絕緣電線;
BLV 鋁芯聚氯乙烯絕緣電線;
BVV 銅芯聚氯乙烯絕緣聚氯乙烯護套電線;
BLVV 鋁芯聚氯乙烯絕緣聚氯乙烯護套電線;
BVR 銅芯聚氯乙烯絕緣軟線;
RV 銅芯聚氯乙烯絕緣安裝軟線;
RVB 銅芯聚氯乙烯絕緣平型連接線軟線;
BVS 銅芯聚氯乙烯絕緣絞型軟線;
RVV 銅芯聚氯乙烯絕緣聚氯乙烯護套軟線;
BYR 聚乙烯絕緣軟電線;
BYVR 聚乙烯絕緣聚氯乙烯護套軟線;
RY 聚乙烯絕緣軟線;
RYV 聚乙烯絕緣聚氯乙烯護套軟線

3) 電纜的型號由八部分組成:
一、用途代碼-不標為電力電纜,K為控制纜,P為信號纜;
二、絕緣代碼-Z油浸紙,X橡膠,V聚氯乙稀,YJ交聯聚乙烯
三、導體材料代碼-不標為銅,L為鋁;
四、內護層代碼-Q鉛包,L鋁包,H橡套,V聚氯乙稀護套
五、派生代碼-D不滴流,P干絕緣;
六、外護層代碼
七、特殊產品代碼-TH濕熱帶,TA干熱帶;
八、額定電壓-單位KV
有關電纜型號的問題
1、SYV:實心聚乙烯絕緣射頻同軸電纜
2、SYWV(Y):物理發泡聚乙絕緣有線電視系統電纜,視頻(射頻)同軸電纜(SYV、SYWV、SYFV)適用于閉路監控及有線電視工程
SYWV(Y)、SYKV 有線電視、寬帶網專用電纜結構:(同軸電纜)單根無氧圓銅線 物理 發泡聚乙烯(絕緣) (錫絲 鋁) 聚氯乙烯(聚乙烯)
3、信號控制電纜(RVV護套線、RVVP屏蔽線)適用于樓宇對講、防盜報警、消防、自動抄表等工程
RVVP:銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜 電壓300V/300V2-24芯
用途:儀器、儀表、對講、監控、控制安裝
4、RG:物理發泡聚乙烯絕緣接入網電纜 用于同軸光纖混合網(HFC)中傳輸數據模擬信號
5、KVVP:聚氯乙烯護套編織屏蔽電纜 用途:電器、儀表、配電裝置的信號傳輸、控制、測量

6、RVV(227IEC52/53)聚氯乙烯絕緣軟電纜 用途:家用電器、小型電動工具、儀表及動 力照明
7、AVVR 聚氯乙烯護套安裝用軟電纜
8、SBVV HYA 數據通信電纜(室內、外)用于電話通信及無線電設備的連接以及電話配線網的 分線盒接線用
9、RV、RVP 聚氯乙烯絕緣電纜
10、RVS、RVB 適用于家用電器、小型電動工具、儀器、儀表及動力照明連接用電纜
11、BV、BVR 聚氯乙烯絕緣電纜 用途:適用于電器儀表設備及動力照明固定布線用
12、RIB 音箱連接線(發燒線)
13、KVV 聚氯乙烯絕緣控制電纜 用途:電器、儀表、配電裝置信號傳輸、控制、測量
14、SFTP 雙絞線 傳輸電話、數據及信息網
15、UL2464 電腦連接線
16、VGA 顯示器線
17、SYV 同軸電纜 無線通訊、廣播、監控系統工程和有關電子設備中傳輸射頻信號(含綜合用同軸電纜)
18、SDFAVP、SDFAVVP、SYFPY 同軸電纜,電梯專用
19、JVPV、JVPVP、JVVP 銅芯聚氯乙烯絕緣及護套銅絲編織電子計算機控制電纜

電線電纜命名與型號
命名原則及案例:
電線電纜的完整命名通常較為復雜,所以人們有時用一個簡單的名稱(通常是一個類別的名稱)結合型號規格來代替完整的名稱,如“低壓電纜”代表0.6/1kV級的所有塑料絕緣類電力電纜。電線電纜的型譜較為完善,可以說,只要寫出電線電纜的標準型號規格,就能明確具體的產品,但它的完整命名是怎樣的呢?
電線電纜產品的命名有以下原則:
1、產品名稱中包括的內容
(1)產品應用場合或大小類名稱
(2)產品結構材料或型式;
(3)產品的重要特征或附加特征
基本按上述順序命名,有時為了強調重要或附加特征,將特征寫到前面或相應的結構描述前。
2、結構描述的順序
產品結構描述按從內到外的原則:導體-->絕緣-->內護層-->外護層-->鎧裝型式。
3、簡化
在不會(huì )引起混淆的情況下,有些結構描述省寫或簡寫,如汽車線、軟線中不允許用鋁導體,故不描述導體材料。
案例: 額定電壓8.7/15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
“額定電壓8.7/15kV”——使用場合/電壓等級
“阻燃”——強調的特征
“銅芯”——導體材料
“交聯聚乙烯絕緣”——絕緣材料
“鋼帶鎧裝”——鎧裝層材料及型式(雙鋼帶間隙繞包)
“聚氯乙烯護套”——內外護套材料(內外護套材料均一樣,省寫內護套材料)
“電力電纜”——產品的大類名稱
與之對應的型號寫為ZR-YJV22-8.7/15,型號的寫法見后面的說明。
電線與電纜的區分
其實,“電線”和“電纜”并沒有嚴格的界限。通常將芯數少、產品直徑小、結構簡單的產品稱為電線,沒有絕緣的稱為裸電線,其他的稱為電纜;導體截面積較大的(大于6平方毫米)稱為大電線,較小的(小于或等于6平方毫米)稱為小電線,絕緣電線又稱為布電線。
電線電纜的型號組成與順序如下:
[1:類別、用途]
[2:導體]
[3:絕緣]
[4:內護層]
[5:結構特征]
[6:外護層或派生]
[7:使錳卣]
1-5項和第7項用拼音字母表示,高分子材料用英文名的第位字母表示,每項可以是1-2個字母;第6項是1-3個數字。
型號中的省略原則:電線電纜產品中銅是主要使用的導體材料,故銅芯代號T省寫,但裸電線及裸導體制品除外。裸電線及裸導體制品類、電力電纜類、電磁線類產品不表明大類代號,電氣裝備用電線電纜類和通信電纜類也不列明,但列明小類或系列代號等。
第7項是各種特殊使用場合或附加特殊使用要求的標記,在“-”后以拼音字母標記。有時為了突出該項,把此項寫到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低煙無鹵、企業標準)、-TH(濕熱地區用)、FY-(防白蟻、企業標準)等。
電力電纜鎧裝和外護套數字

數字標記鎧裝層外被層或外護套
0無---
1聯鎖鎧裝纖維外被
2雙層鋼帶聚氯乙烯外套
3細圓鋼絲聚乙烯外套
4粗圓鋼絲---
5皺紋(軋紋)鋼帶---
6雙鋁(或鋁合金)帶---
7銅絲編織---

8鋼絲編織---
電線電纜產品分類

電線電纜的應用主要分為三大類:
1、電力系統
電力系統采用的電線電纜產品主要有架空裸電線、匯流排(母線)、電力電纜(塑料線纜、油紙力纜(基本被塑料電力電纜代替)、橡套線纜、架空絕緣電纜)、分支電纜(取代部分母線)、電磁線以及電力設備用電氣裝備電線電纜等。
2、信息傳輸系統
用于信息傳輸系統的電線電纜主要有市話電纜、電視電纜、電子線纜、射頻電纜、光纖纜、數據電纜、電磁線、電力通訊或其他復合電纜等。
3、機械設備、儀器儀表系統
此部分除架空裸電線外幾乎其他所有產品均有應用,但主要是電力電纜、電磁線、數據電纜、儀器儀表線纜等。
電線電纜產品主要分為五大類:
1、裸電線及裸導體制品
本類產品的主要特征是:純的導體金屬,無絕緣及護套層,如鋼芯鋁絞線、銅鋁匯流排、電力機車線等;加工工藝主要是壓力加工,如熔煉、壓延、拉制、絞合/緊壓絞合等;產品主要用在城郊、農村、用戶主線、開關柜等。
2、電力電纜
本類產品主要特征是:在導體外擠(繞)包絕緣層,如架空絕緣電纜,或幾芯絞合(對應電力系統的相線、零線和地線),如二芯以上架空絕緣電纜,或再增加護套層,如塑料/橡套電線電纜。主要的工藝技術有拉制、絞合、絕緣擠出(繞包)、成纜、鎧裝、護層擠出等,各種產品的不同工序組合有一定區別。
產品主要用在發、配、輸、變、供電線路中的強電電能傳輸,通過的電流大(幾十安至幾千安)、電壓高(220V至500kV及以上)。
3、電氣裝備用電線電纜
該類產品主要特征是:品種規格繁多,應用范圍廣泛,使用電壓在1kV及以下較多,面對特殊場合不斷衍生新的產品,如耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、醫用/農用/礦用線纜、薄壁電線等。
4、通訊電纜及光纖
隨著近二十多年來,通訊行業的飛速發展,產品也有驚人的發展速度。從過去的簡單的電話電報線纜發展到幾千對的話纜、同軸纜、光纜、數據電纜,甚至組合通訊纜等。
該類產品結構尺寸通常較小而均勻,制造精度要求高。
5、電磁線(繞組線)
主要用于各種電機、儀器儀表等。
電線電纜的衍生/新產品:電線電纜的衍生/新產品主要是因應用場合、應用要求不同及裝備的方便性和降低裝備成本等的要求,而采用新材料、特殊材料、或改變產品結構.
采用不同材料如阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫線纜等;
改變產品結構如:耐火電纜等;
提高工藝要求如:醫用線纜等;
組合產品如:OPGW等;
方便安裝和降低裝備成本如:預制分支電纜等。



二  電線電纜規格型號代表的含義

 型號、名稱

RV銅芯氯乙烯絕緣連接電纜(電線)

AVR鍍錫銅芯聚乙烯絕緣平型連接軟電纜(電線)

RVB銅芯聚氯乙烯平型連接電線

RVS銅芯聚氯乙烯絞型連接電線

RVV銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜

ARVV鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜

RVVB銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜

RV-105銅芯耐熱105oC聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜

AF-205AFS-250AFP-250鍍銀聚氯乙氟塑料絕緣耐高溫-60oC~250oC連接軟電線

2、規格表示法的含義

  規格采用芯數、標稱截面和電壓等級表示

  ①單芯分支電纜規格表示法:同一回路電纜根數*(1*標稱截面), 0.6/1KV,

   如:4*(1*185)+1*95 0.6/1KV

  ②多芯絞合型分支電纜規格表示法:同一回路電纜根數*標稱截面, 0.6/1KV,

   如:4**185+1*95 0.6/1KV

電線電纜規格型號說明




注:B(B)——第一個字母表示布線,第二個字母表示玻璃絲編制。

V(V)——第一個字母表示聚乙烯(塑料)絕緣,第二個字母表示聚乙烯護套。

L(L)——鋁,無L則表示銅

F(F)——復合型

R——軟線

S——雙絞

X——絕緣橡膠





上一篇:機柜插座(PDU)與普通電源插座的區別

下一篇:專業音響設備的連接方法
